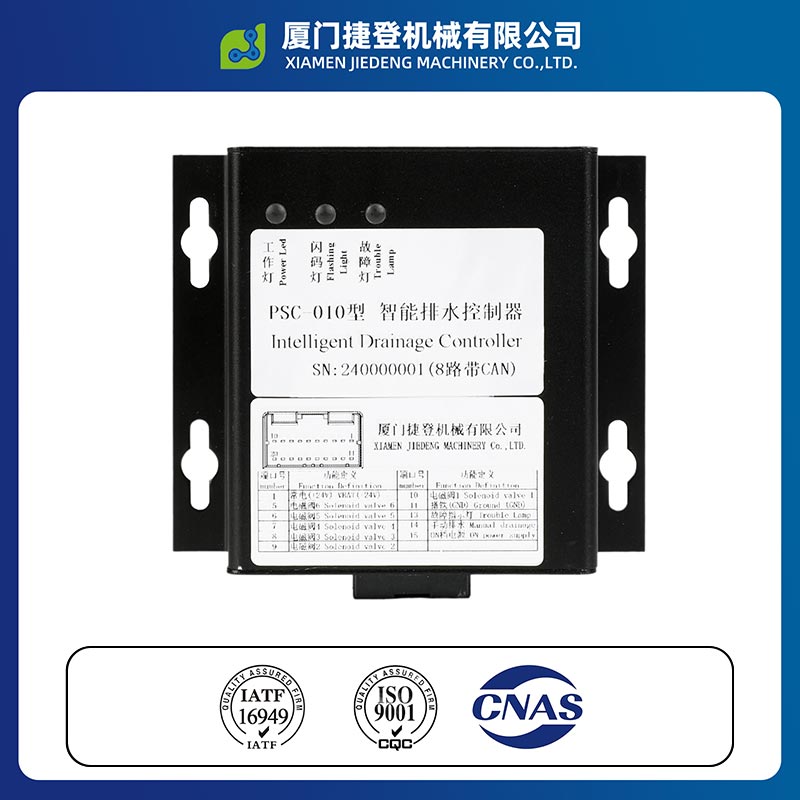

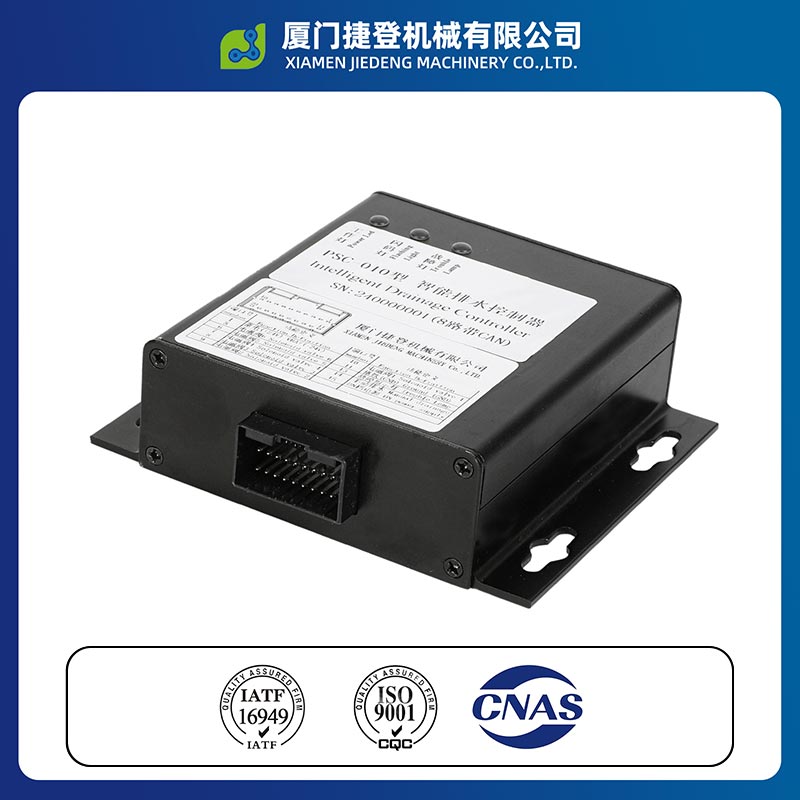

Kraftfull intelligent dräneringskontroll

Den "kraftfulla intelligenta dräneringskontrollern" som tillhandahålls av Xiamen Jiedeng är en oumbärlig del av intelligent avloppskontrollsystem. Det intelligenta avloppskontrollsystemet är främst anpassat för den pneumatiska bromsen ackumulator av kommersiella fordon, ersätter den traditionella manuella dräneringsventilen och automatiskt tömning ackumulerade vatten i cylindern. Det kan undvika potentiella faror som rörkorrosion, ventilblockering och bromssystem misslyckande orsakas av vattenansamling. Hela processen kräver inte manuell drift av människor, vilket säkerställer långsiktigheten stabil och säker drift av hela fordonets bromssystem.

Arbetsprincip

※ Systemet fungerar i samordning med den elektriska kontrollavtappningsventilen och den intelligenta avloppsregulatorn.
※ I tillstånd av strömavbrott och statisk förblir dräneringsventilen tätt stängd för att säkerställa att inget läckage av gasen källan i lagringscylindern.
※ När den är påslagen och i drift, aktiveras den elektromagnetiska ventilkärnan av den elektromagnetiska kraften, öppnande dräneringskanalen.
※ Med hjälp av lagringscylinderns inre gastryck sker vattenackumuleringen automatiskt urladdat.
※ Styrenheten samlar samtidigt in olika signaler som temperatur, handbroms och CAN-buss.
※ Baserat på de insamlade signalerna, realiserar den helautomatisk logikkontroll för dräneringssystem. Dräneringsstarten och stoppprocessen kräver inget manuellt ingrepp.

Kärnhårdvarukompositionsarkitektur

Kärnkomponenterna i hela det intelligenta dräneringssystemet inkluderar: intelligent dräneringskontroll, 8-kanals elektriskt styrd avtappningsventil, värmerelä, temperaturgivare, tvångsavtappningsbrytare, felindikator ljus och CAN-kommunikationskabel.

1. Intelligent dräneringskontroller: Utför kärnfunktionen för övergripande systemlogikdrift och kontrollexekvering.
2. 8-kanals elektriskt styrd dräneringsventil: Ansvarig för utförandet av flera lagringscylindrars dräneringsåtgärder.
3. Temperatursensor: Samlar omgivningstemperatur i realtid för att ge underlag för uppvärmnings- och dräneringslogik.
4. Värmerelä: Styr värmekretsen på vintern för att uppnå lågtemperaturskydd mot frys.
5. Strömbrytare för forcerad dränering: Ger en manuell kontrollfunktion för forcerad dränering.
6. Felindikatorlampa: Används för systemfelsindikering och larmåterkoppling.
7. CAN-kommunikationskabel: Uppnår fordonssignalöverföring och kommunikationsinteraktion.

Åtta-kanals dräneringskonfiguration

Regulatorn stöder 8 oberoende dräneringsventilkanaler, som kan matchas med flera luftlagringscylindrar modeller för separat dränering. Ventil 1 är avsedd för dränering av den regenerativa luftlagringscylindern, medan återstående kanaler 2 till 8 fungerar oberoende vid olika tidpunkter. Varje kanal har sin egen kontrollkablage och gränssnitt, och kanalnumren kan särskiljas med etiketter som uppfyller layoutkraven för olika fordon modeller av luftlagringscylinder.

Vinter automatisk värmefunktion

Systemet är utrustat med en Controller-logik för lågtemperaturuppvärmning. Efter påslagning startar den automatiskt uppvärmning när omgivningstemperaturen är ≤ 3℃, och stoppa uppvärmningen när den är ≥ 5℃. Den är utrustad med en 24V/20A värme relä, som är kompatibelt med värmetrådsbuntar av aluminiumskal. Detta hindrar dräneringsventilen och rörledningen från fryser och blir igensatt vid låga temperaturer, vilket säkerställer normal drift även i extremt kalla områden.
