Intelligent automatisk dränerings-ECU

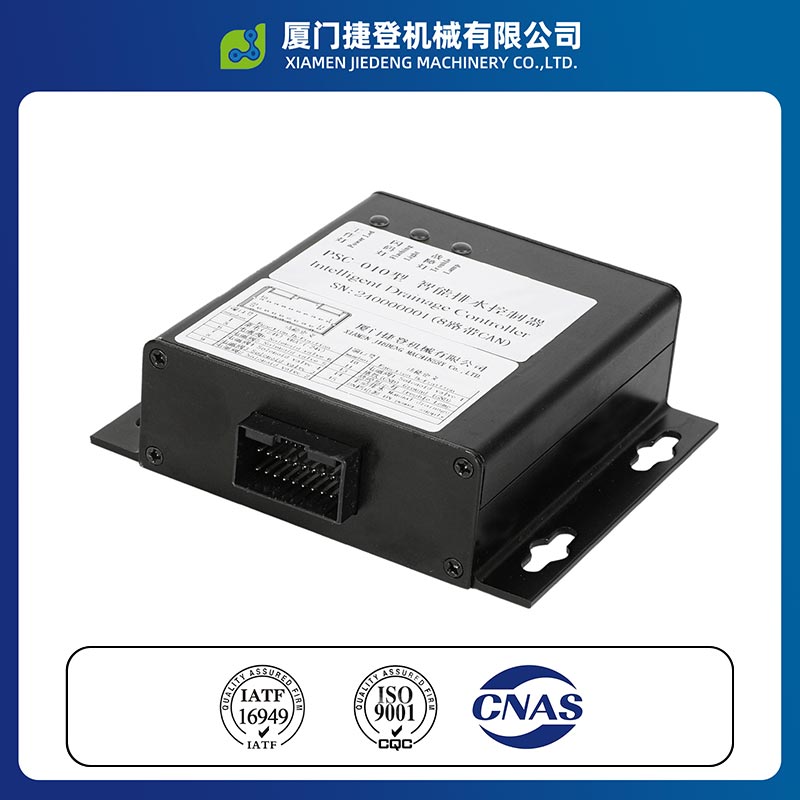

Artikel PSC-010 Intelligent Automatic Dränage ECU, som är speciellt designad av Xiamen Jiedeng Machinery i Kina för elektroniska styrda dräneringsventiler, tunga lastbilar och semitrailers.

Den har ett hölje av aluminiumlegering, uppvisar utmärkt stötbeständighet, värmeavledning, dammtät och korrosionsbeständighetsegenskaper, kapabel anpassning till tuffa fordonsdriftsförhållanden från -20°C till +100°C.

Denna produkt drivs av 18V till 36V likström och stöder 8 kontrollkanaler. Det inkluderar även kortslutning och feldetekteringsfunktioner med öppen krets, med en skyddsnivå på IP5X. Den är utrustad med omfattande styrlogik, inklusive automatisk dränering, temperaturlänkad uppvärmning och forcerad dränering.

Som en tillverkare med omfattande designförmåga är vår produkt också utrustad med fungerande indikatorlampa, blinkande kodlampa och fellampa, vilket underlättar snabb feldiagnostik. Den styrenheten fungerar stabilt och är lätt att underhålla, vilket effektivt säkerställer säkerheten för fordonets luftcirkulation dräneringssystem.

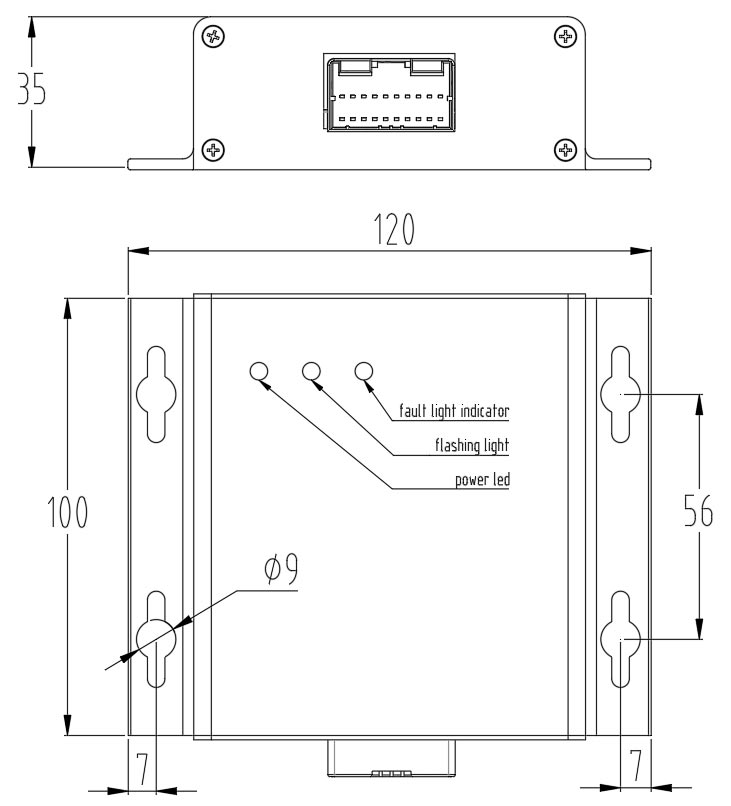

Produktparameter

Materialfördelarna med höljet av aluminiumlegering

Denna styrenhet är tillverkad med ett hölje av aluminiumlegering, med enastående strukturell styrka och värme spridningsprestanda. Denna släpvagns intelligenta avloppsventilkontroll kan fungera stabilt även i komplexa fall fordonsmiljöer (inklusive långvariga vibrationer, stötar och alternerande höga och låga temperaturer).

Aluminiumhöljet motstår inte bara effektivt stötar och kollisionsskador, utan avleder också snabbt värme som genereras av de interna komponenterna under drift, vilket förhindrar att höga temperaturer påverkar kontrollen noggrannhet.

Samtidigt har den utmärkta dammtäta och korrosionsbeständiga egenskaper, vilket avsevärt förbättrar den övergripande hållbarheten och livslängden, vilket gör den mycket lämplig för långvarig tillförlitlig användning i det tuffa arbetet villkor för släpvagnar.

Dräneringslogik

Den tunga lastbilens intelligenta dräneringsventilkontroller är utrustad med en dedikerad dräneringslogik specifikt designad för tunga lastbilar, integrerad automatisk dränering, värmekontroll och forcerad dränering. Den detaljerna är följande:

Dräneringsbeskrivning

När fordonets nyckelbrytare är i läge "ON":

① När temperaturen t° > 3℃ utförs en dräneringscykel omedelbart;
② När temperaturen t° ≤ 3℃ kommer ingen start eller dräneringscykel att utföras.

När nyckelomkopplaren är i läge "OFF":

① När temperaturen t° > 3℃ utförs en dräneringscykel omedelbart;
② När temperaturen t° ≤ 3℃ kommer ingen avstängningsdränering att utföras.

Dräneringsintervall:

Ventil 1: En gång var 30:e minut
Ventiler 2 till 8: En gång varannan timme
Enkel dräneringstid: 2 sekunder

Värmebeskrivning

Efter påslagning efter att nyckelomkopplaren är i läge "ON":
När t° ≤ 3℃ aktiveras värmeutgången;
När t° ≥ 5℃ stoppas värmeeffekten.
När strömmen slås på efter att nyckelomkopplaren är i läge "ON", när t° > 3℃, förblir värmeutgången inaktiv.

Beskrivning av tvångsdränering

Tryck och håll ned tvångsdräneringsknappen för att aktivera tvångsdränering;
Släpp knappen för att omedelbart stoppa tvångsdränering.

Feldiagnos

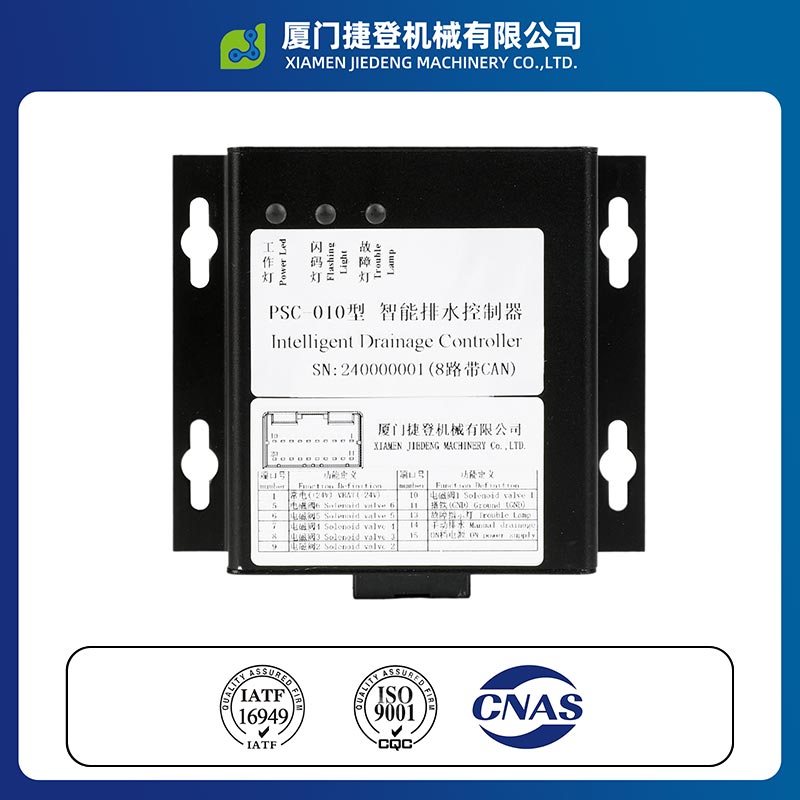

På panelen på den automatiska avtappningsventilens styrenhet för lufttanken finns driftsindikatorlampor, blinkande kod indikatorlampor och felindikatorlampor. När utrustningen inte fungerar kommer dessa indikatorlampor att tändas eller blixt, vilket möjliggör snabb och preliminär feldiagnos baserat på ljusets status.

För specifikt fel definitioner, se följande tabell för felsökning.
