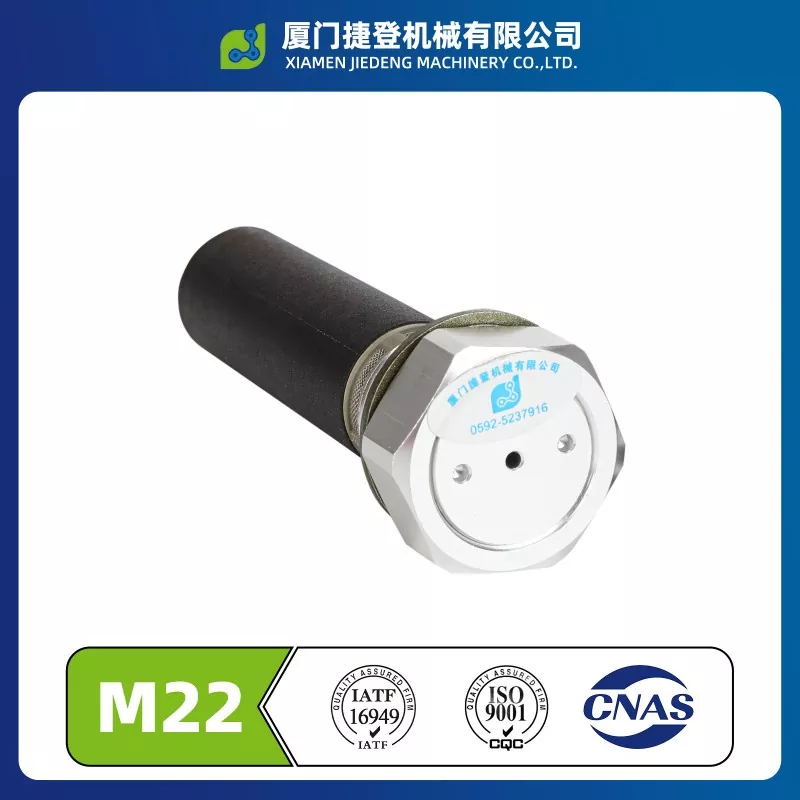

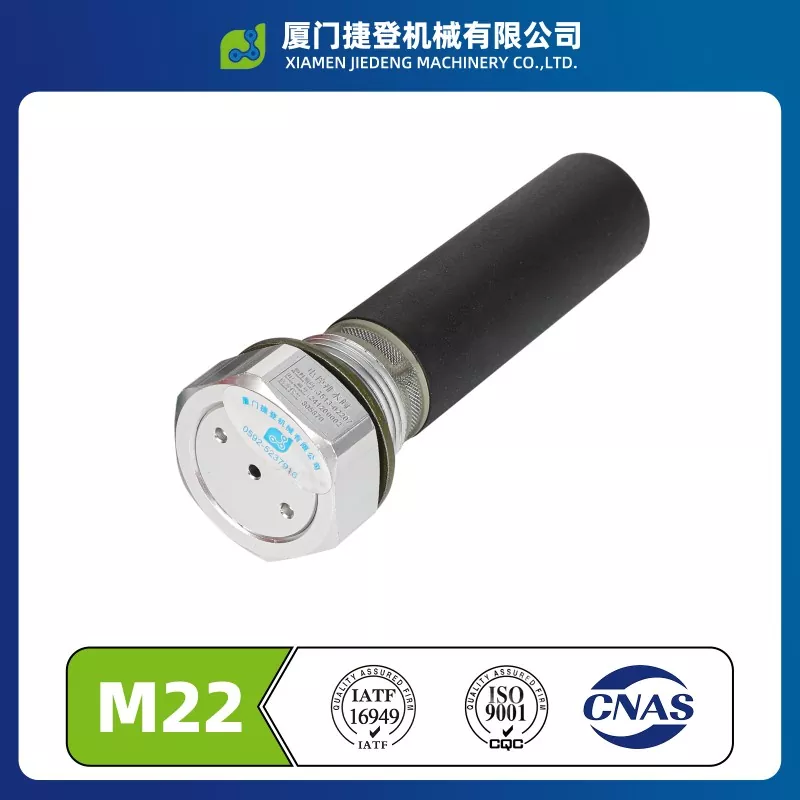

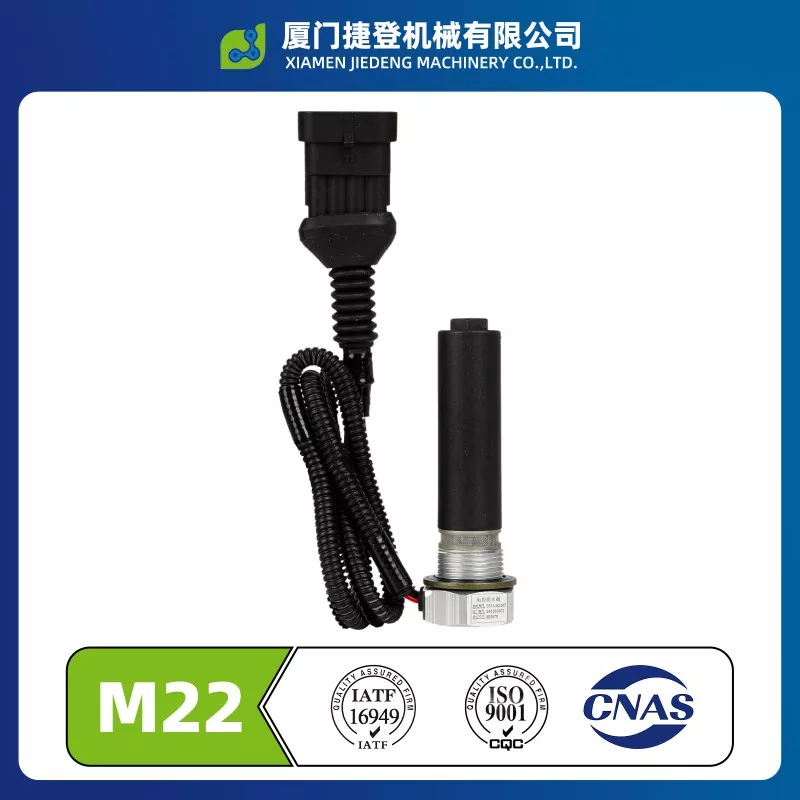

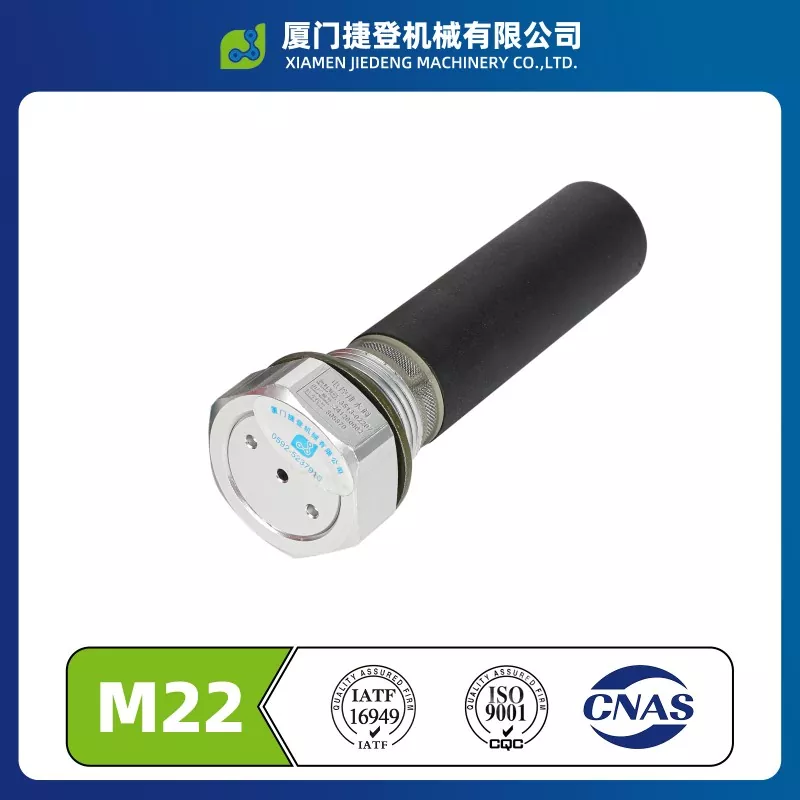

Luftbromssystem kondensationsventil

Xiamen Jiedeng JD-DDPS-004, en enastående kinesisk tillverkare, tillverkar luftbromssystemets kondensationsventil med hjälp av standardiserade monteringslinjer. Med trippeltätningsskydd vid kritiska komponenter och professionell automatiserad AB självhäftande ingjutningsteknik, följer produkten ett kvalitetskontrollsystem i tre nivåer genom hela tillverkningsprocessen. Med utmärkt tätningstillförlitlighet och konsekvent montering säkerställer den långsiktig stabil prestanda under högt tryck och vida temperaturförhållanden, vilket gör den till ett premiumval för luftbromssystem för kommersiella fordon.

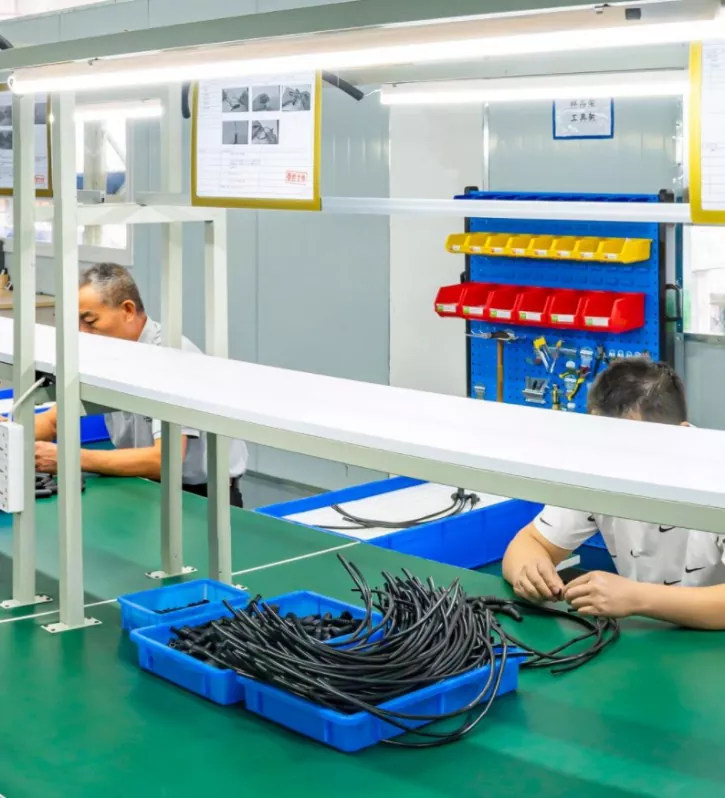

Modulär monteringslinje

JD-DDPS-004 Magnetavtappningsventil använder ett helautomatiskt modulärt löpande produktionsläge, speciellt anpassat för dräneringsventilen i lufttankar för kommersiella fordon. Den övergripande produktionsprocessen är uppdelad i 12 oberoende standardsteg, såsom demontering av pilothuvudet, spolpressning, högprecisionsfilterinstallation, applicering av tätningslim, ventilkroppskalibrering och trycktestning.

Produktionsprocessen är mycket specialiserad och standardiserad. Varje arbetsstation följer strikt en standardarbetstid på 15-30 sekunder per styck. Verkstadens stabila produktionskapacitet kan nå 200 stycken per timme, med en daglig produktionskapacitet på över 4 800 stycken. Detta kan möta behoven av storskaliga exportorder, kollektiva inköp av flottan och eftermarknadstjänster för batchbyte.

Alla arbetsstationer är utrustade med specialanpassade fixturer, positioneringsjiggar och momentkalibreringsutrustning, vilket helt eliminerar korsoperationsfel som felinställning, lossning och monteringsavvikelser vid manuell komponentmontering.

Samtidigt är produkterna utrustade med ett kvalitetsspårbarhetssystem för en produkt-en-streckkod. Varje produkt är bunden med en unik produktionssats, arbetsstation, operatör och inspektionsdata, vilket möjliggör full spårbarhet.

Jämfört med den traditionella spridda monteringsprocessen kontrollerar denna modell produktsammansättningens konsistensfel inom ±0,02 mm, och produktgenomföringen är stabil på över 99,8 %.

Produktionsstabiliteten och produktlikformigheten överstiger vida de vanliga industriprocesserna, vilket lägger grunden för att produkterna är kompatibla med olika tunga lastbilar, bussar och entreprenadmaskiners lufttankar från produktionskällan.

Precisionsförseglingsprocesssystem

Som svar på de tuffa arbetsförhållandena för lufttanken, såsom vattenackumulering under högt tryck, stora temperaturfluktuationer och frekvent öppning och stängning, har denna solenoidstyrda dräneringsventil etablerat ett trippelt precisionsskyddssystem.

Alla processparametrar är kvantitativt kontrollerbara, vilket effektivt förhindrar vattenläckage, luftläckage och tätningsfel. Kärnprocessstandarderna följer strikt industristandarderna för tunga komponenter, och alla parametrar har klarat simuleringstester från tredje part, med kompletta testrapporter på fil.

1. Gängad låstätning:De gängade delarna av ventilhuset och ventilkärnan är jämnt belagda med ett speciellt högtemperaturbeständigt låsmedel. Beläggningens tjocklek är strikt kontrollerad inom 0,08-0,12 mm. Efter härdning tål den en 8-bar högtryckspåverkan och förhindrar gänglossning och läckage.

2. Smörjskydd för rörelsepar:Ventilhusets rörliga kontaktytor är belagda med långvarigt och anti-aging smörjfett, lämpligt för ett extremt brett temperaturområde på -40℃ till +85℃. Detta säkerställer smidig öppning och stängning av ventilkärnan utan att klämma fast och förhindrar vidhäftning vid låg temperatur eller torrhet vid hög temperatur.

3. Radiell tätning med hög precision:Nyckeltätningsspåren bearbetas genom precisionsfräsning. Spårkroppens tolerans kontrolleras inom ±0,01 mm. I kombination med en anpassad fluorbaserad O-ring kontrolleras o-ringens sträckningsdeformationshastighet strikt inom det optimala intervallet 15%-20%, vilket undviker överdriven sträckåldring och avslappningsläckage.

Efter hållbarhetstestning från tredje part kan detta tätningssystem uppnå 100 000 högfrekventa öppningar och stängningar utan läckage. Under det normala arbetstrycket på 0,3 - 1,0 MPa för lagringstankar har den inget luftläckage eller vattenläckageproblem under långvarig drift.

Den passar perfekt till olika arbetsförhållanden som lastbilar, bussar, entreprenadmaskiner och lagringstankar för luftkompressorer. Produktens livslängd är över 60 % högre än för vanliga dräneringsventiler.

Automatiserad exakt tätningsteknik

Förseglingsprocessen av produktspolen och blyhålen antar en helautomatisk AB-liminkapslingsutrustning av industriell kvalitet under hela processen. Det eliminerar osäkerheten med manuell inkapsling och etablerar en standardiserad och databaserad inkapslingsprocedur för att säkerställa produktens elektriska isolering, vattentäta och dammtäta prestanda.

Alla processparametrar är spårbara och verifierbara, och en elektrisk prestandatestrapport tillhandahålls när de lämnar fabriken.

Standardiserad kärnprocess

För det första utförs en 5-minuters, 0,1 MPa vakuumavgasningsbehandling för att helt eliminera mikrobubblor i gelén, vilket förhindrar sprickbildning, vattenläckage och läckage av elektricitet i den senare högtemperatur- och högtrycksmiljön.

För det andra aktiveras det kvantitativa och exakta geldispenseringsläget, med dispenseringsvolymfelet kontrollerat inom ±0,5 g, vilket säkerställer en fullständig och sömlös försegling utan några luckor eller översvämning av gelen, och en 100% täckning av förseglingen.

Utrustningen är utrustad med en intelligent anti-torrbränning och borttagningsmekanism för avfallsgel, som automatiskt rengör den ineffektiva gelen vid avstängning och omstart, vilket eliminerar kvarvarande gel som kan påverka tätningseffekten.

Samtidigt är den också utrustad med en helautomatisk rengöring och smart tanninvattenpåfyllningssystem, utan mänsklig inblandning under hela processen.

Denna automatiserade inkapslingsprocess gör det möjligt för produkten att uppnå en IP67-skyddsnivå, som helt kan förhindra inträngning av regn, vattenansamling och damm. Isolationsresistansen för spolen förblir stabil vid ≥100MΩ, vilket effektivt löser de vanliga problemen med läckage, kortslutning och skador på vatteninträngning i elektriska kontrollavloppsventiler.

Den är lämplig för komplexa arbetsförhållanden utomhus, fuktiga och dammiga fordon, och dess elektriska säkerhetsstabilitet överstiger vida den för vanliga produkter i branschen.

Kvalitetskontroll i hela processen

Hela fordonsavloppsventilserien har etablerat ett kvalitetskontrollsystem i tre nivåer före händelse, i händelse och efter händelse med slutet slinga. Den är utrustad med komplett testutrustning, driftstandarder och testrapporter. Varje produkt genomgår 16 omfattande tester innan den lämnar fabriken. Det finns inga defekta produkter som någonsin lämnar fabriken. Den har en komplett kvalitetsöverensstämmelsefil, som kan stödja kvalitetsinspektion av utrikeshandeln, kundfabriksinspektion och batchinspektion.

1. Verifiering av första stycket före leverans

Före varje tillverkningssats kommer kvalitetsinspektörer att kontrollera materialspecifikationerna, ventilkroppens dimensioner, spolparametrar och tätningstillbehör. Den första biten kommer att genomgå mätning i full storlek, trycktestning och starttestning. Först efter att ha bekräftat att det inte finns några fel kan massproduktion fortsätta, vilket eliminerar batch-relaterade kvalitetsproblem.

2. Egenkontroll på arbetsstation

Efter att varje arbetsstationsoperatör har slutfört monteringen kommer de att kontrollera delspelet, limappliceringsstatus och O-ringens installationsnoggrannhet en efter en. Alla deformerade, feljusterade eller defekta produkter kommer automatiskt att elimineras.

3. Slutbesiktning och överföring

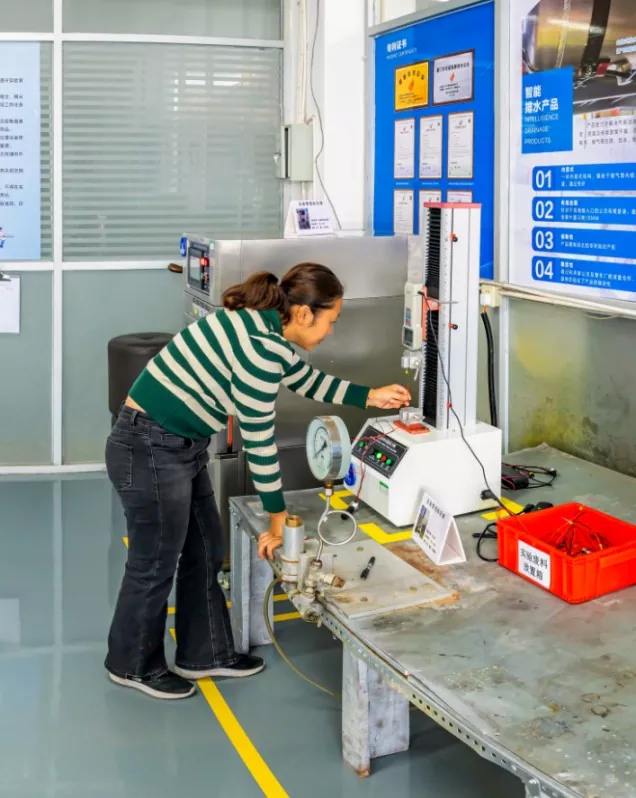

Efter att den färdiga produkten är klar kommer den att genomgå högtrycksgastäthetstestning, öppnings- och stängningstestning vid start och vattentäthetstestning. Dessa tester simulerar verkliga fordonsdriftsförhållanden för detektering.

Alla defekta produkter är enhetligt numrerade, isolerade för lagring och registrerade för spårbarhet, vilket bildar en sluten slinga för åtgärdande av problem. Efter att hela kvalitetskontrollsystemet har implementerats är den defekta andelen produkter på fabriken mindre än 0,2%.

Genom auktoritativ testning från tredje part har alla indikatorer som trycktolerans, öppnings- och stängningsprestanda, tätningshållbarhet och elektrisk säkerhet för produkterna uppfyllt standarderna, och fabriksinspektionsrapporter, prestandatestrapporter, IP-skyddsnivårapporter kan tillhandahållas som uppfyller inträdesstandarderna för utländska marknader.

Kärnspecifikationer för produkten

Förslag på produktval

1. Spänningsval

För små lätta lastbilar och kommersiella hushållsfordon är 12V-versionen att föredra; för tunga lastbilar, långväga godsfordon, stora bussar och entreprenadmaskiner är 24V-versionen enhetligt applicerbar för att undvika spänningsfel och förhindra funktionsfel under uppstart och avstängning.

2. Val av drifttillstånd

I områden med kraftigt regn, hög luftfuktighet och låga temperaturer bör modellen med IP67 vattentäta och lågtemperaturbeständiga egenskaper väljas för att undvika vattenansamling, isbildning och dammintrång som kan skada ventilhuset.

3. Ersättningsval

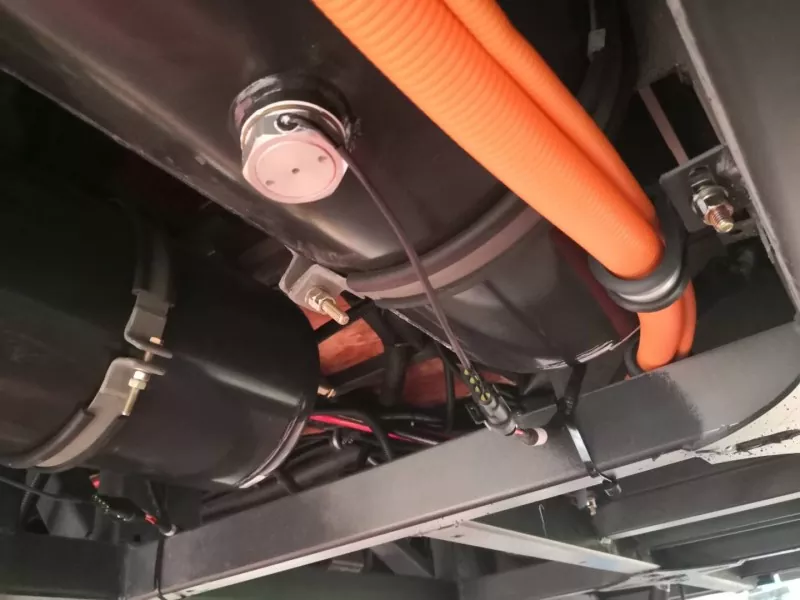

Den är kompatibel med de flesta originalinstallationshål för lufttankar i kommersiella fordon, vilket eliminerar behovet av modifiering av rörledningen och möjliggör direkt utbyte av den gamla manuella dräneringsventilen och den vanliga enkla elektriska avtappningsventilen. Den är också kompatibel med vanliga fordonsmodeller på marknaden.

4. Batchval

Flottor, reparationsverkstäder och köpare i utrikeshandeln kan blanda batchspecifikationer för 12V/24V. Anpassade batchlogotyper och förpackningar stöds, och det är lämpligt för utländska varumärkesmärkning, kanaldistribution och andra krav.

Vanliga frågor om produktanvändning

F1: Varför kan inte den elektroniskt styrda tidsstyrda dräneringsventilen tömma vatten automatiskt efter installationen?

S: Kontrollera först om spänningen är kompatibel och att kablarna är säkra; för det andra, kontrollera om trycket i lufttanken når arbetströskeln på 0,3 MPa. Om den inte har använts på länge kan du rengöra föroreningarna i ventilhusets filter något. Efter en normal installation och matchning kommer den automatiskt att tömma vatten med jämna mellanrum.

F2: Är det normalt om det finns ett litet luftläckage under användningen av produkten?

S: Under normala förhållanden bör det inte finnas något luftläckage alls. Om det finns luftläckage beror det vanligtvis på felinriktning av O-ringen eller lossning av rörledningen. Dra bara åt rörledningen igen och kontrollera tätningsdelarna för att lösa problemet. Tätningsprestandan för de fabriksförsedda produkterna har testats under högt tryck och det finns inga kvalitetsproblem.

F3: Kommer det att frysa och fastna i extremt kalla vintrar?

S: Produkten är designad för att vara kompatibel med -40℃ lågtemperaturmiljöer. Tätningarna och smörjmedlen är gjorda av material som är resistenta mot låga temperaturer, och ventilhuset är inte konstruerat för att hålla kvar vatten. Under normala driftsförhållanden kommer den inte att frysa och fastna. Den är lämplig för långvarig användning i norra och höghöjdsområden.

F4: Hur lång är produktens livslängd? Ger det garanti efter försäljning?

S: Under normala fordonsanvändningsförhållanden kan livslängden uppgå till 3 till 5 år. Alla modeller kommer med standard exportgaranti. Om den inte är skadad av mänskliga faktorer kan den bytas ut genom kundservice. Teknisk support kommer att tillhandahållas under hela processen.

F5: Stöder du batchanpassning och gränsöverskridande OEM?

S: Vi stöder storskalig orderproduktion, anpassad logotypdesign för produkter, anpassning av exportstandardförpackningar och kan tillhandahålla en komplett uppsättning testrapporter och kvalifikationsdokument för att möta försäljningskraven på utländska plattformar och leveransbehov för offlinekanaler.
